プラント模型

　プラントプロセスデータの生成用として、PWRシミュレータの他にプラント模型を用意した。本模型は、２ループ加圧水型（ＰＷＲ）原子力プラントの運転を模擬するものであり、下図に示す形状を持っている。
　炉心部分（体積：７dm3）には加熱器（電気ヒーター：最大出力4.5kW）を備えている。また左右には蒸気発生器（２次系片側体積：１０ｄｍ３）を備え，１次系と２次系の熱交換は対向流形式で行われている。さらに蒸気発生器で蒸気となった２次冷却水（もしくは高温水の２次冷却水）は、クーリングタワーに流れ込み冷却され、再び蒸気発生器に流れ込む２次冷却水として再利用される循環設計となっている。
　加圧器については、コンプレッサーを利用し、高圧ガスを送り込むことにより１次系の圧力をあげている。定格圧力を２気圧としているため、１次系温度が１２０℃までは加圧水型として正常の運転が行える。

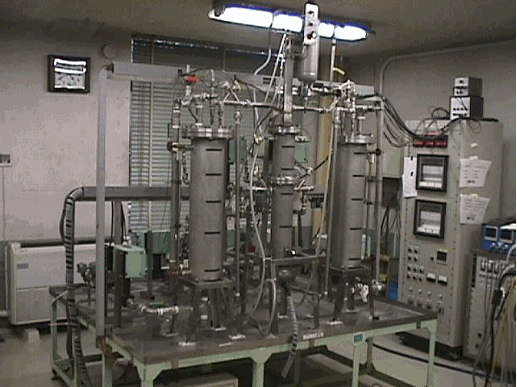

プラント模型の概観
